Pulvérisateur Pneumatique : Description et Réglages

Présentation technique

Le principe de fonctionnement du pulvérisateur pneumatique n'a rien de commun avec les deux autres systèmes. C'est l'air qui assure ici, non seulement le transport de la goutte vers la cible mais aussi le travail de fragmentation de la veine liquide. On peut comparer le fonctionnement d'un pulvérisateur pneumatique à celui d'un carburateur.

Sur les premiers appareils, la pression très faible dans le circuit de liquide servait seulement à doser la quantité de bouillie à introduire dans un cône de venturi ou système approchant. Désormais, une mise sous pression de la bouillie associée à un système de pastillage ou de buse (servant à calibrer le débit uniquement) est classiquement utilisé. Au niveau du venturi, le contact du liquide avec une veine d'air à une vitesse de l'ordre de 300 km/heure (quand tout va bien) assure l'éclatement du liquide en gouttes très fines (de 50 à 150 microns). Les gouttes seront d'autant plus fines que la quantité de liquide introduite dans l'air sera faible, et que la vitesse de la veine d'air sera élevée.

Pulvéristeur pneumatique face par face

Pression et prise de force

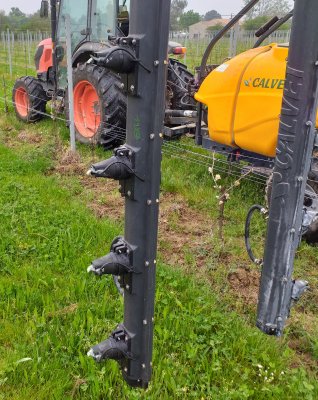

Rampe de pulvérisateur pneumatique

Très faibles au début de cette technique, les pressions ont progressivement augmenté pour s'établir de 2 à 3 bar. Cette élévation de la pression a pour objectif d'assurer une meilleure régularité de débit aux différents points du circuit en limitant l'incidence des pertes de charge.Rappelons qu'une pression de 1 bar correspond sensiblement à une hauteur de 10 m de colonne d'eau et à 1 kg/cm².

En pulvérisation pneumatique, il est impératif de travailler au régime de prise de force de 540 tours/minute pour bénéficier d'un fort débit d'air (donc d'une vitesse élevée au point de rencontre air/liquide) et obtenir ainsi une bonne finesse de pulvérisation.

Une finesse excessive des gouttes n'est cependant pas à rechercher car il se produit des pertes considérables par dérive, mais aussi par dessiccation. La dessiccation sera d'autant plus importante, que la température de l'air sera élevée, l'hygrométrie faible, et la distance diffuseur-cible importante
